Typ dělící hlavy DH-125/3 je vhodný pro frézování, broušení a vrtání. Hladká dělicí deska s 24 zářezy umožňuje přímé dělení 2, 3, 4, 6, 8, 12 a 24. Nepřímé dělení (šnekový převodový poměr 1:40) lze provádět všechna dělení až do 50 a mnoho nad 50. Dělení mimo rozsah nepřímého dělení se dosahuje použitím odlišného systému, který umožňuje všechna dělení až do 1000. Tabulka dělení dodávaná s každou hlavou uvádí všechna dělení až do 380.

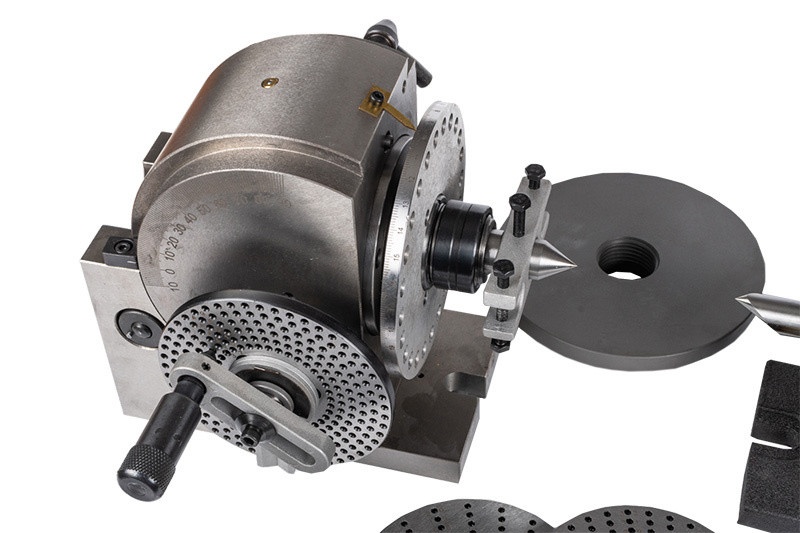

Dělící hlava DH-125/3
kombinuje tuhost s přesností. Vřeteno se otáčí v přesných kuželíkových ložiscích prakticky bez vůle. Na rozdíl od konvenčních konstrukcí je přímá dělící deska uložena na kuželovém předním dělícím vřetenu. Dělicí hlava a vřeteno lze natáčet z horizontální do vertikální polohy. Dělící vřeteno, šnekový čep s přímým dělením jsou kalené a broušené, stejně jako dvě desky nepřímého dělení, středicí prvky a nepřímý dělící čep. Šnekové kolo je vyrobeno ze speciálního tvrdého fosforového bronzu. Šnek a šnekové kolo, stejně jako většina ostatních rotujících částí, se otáčí v olejové lázni.Hlavní výhody
- Vřetena v přesných kuželíkových ložiscích
- Kalený a broušený šnek z nerezové oceli
- Šnekové kolo z fosforového bronzu
- Převodový poměr 40:1
- Sklopná od -10 ° do +90 °
- Přímé dělení po 24
- Dvě desky pro nepřímé dělení (A 15, 16, 17, 18,19, 20 a B 21, 23, 27, 29, 31, 33)
- Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380

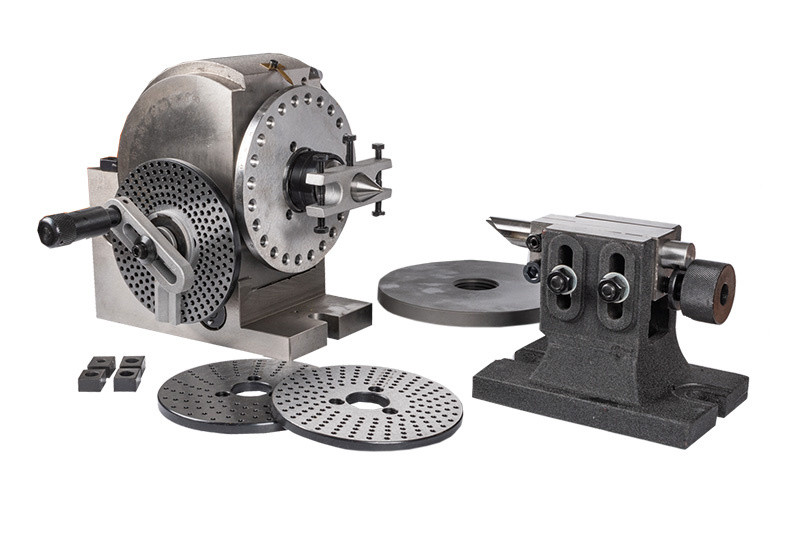

Součásti dodávky Dělící hlavy PROMA DH-125/3
- Výškově stavitelný koník
- 2 dělící desky pro přímé dělení
- Pevný hrot s unašečem
- Upínací kameny 4ks
- Šrouby upínacích kamenů 4ks
- Upínací pouzdro
- Samostatná příruba 160 mm
