- tuhá a masivní konstrukce
- velký rozsah posuvů vřetena
- řazení za pomocí hydrauliky
- manuální řazení
- vybaveno koncovými dorazy vřetena
- aretace pomocí hydraulického systému ve všech osách

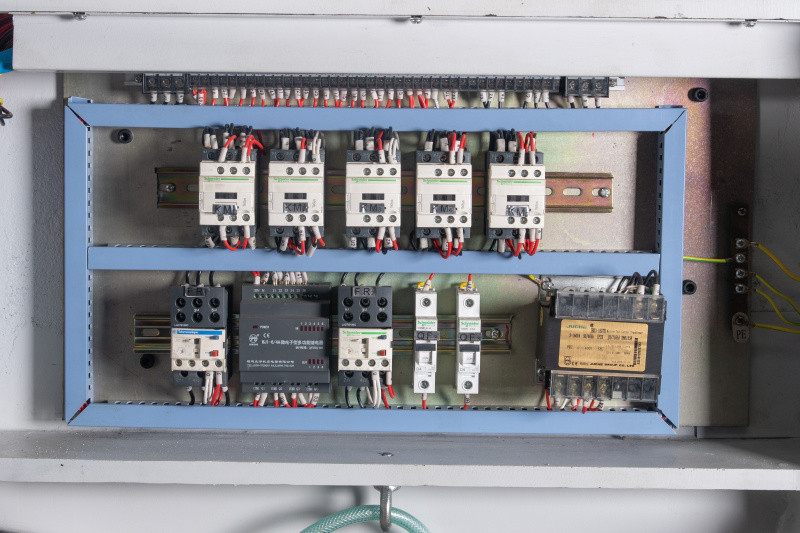

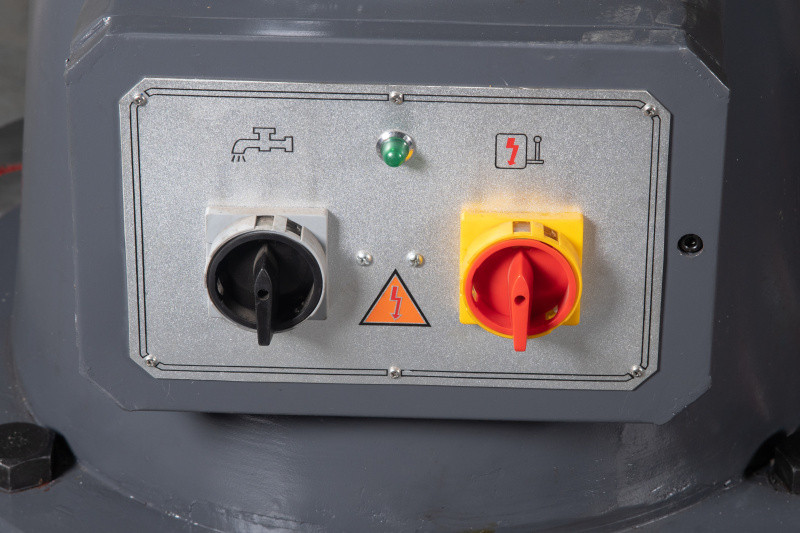

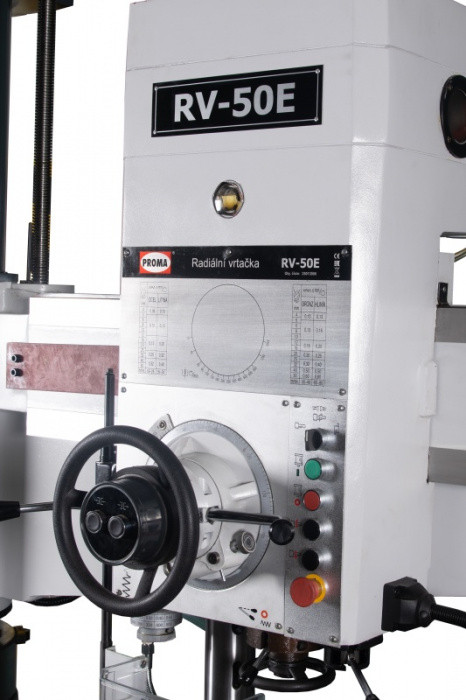

- tlačítko chlazení a hlavní elektrický panel je na sloupu
- systém trochoidního tenkovrstvého mazání

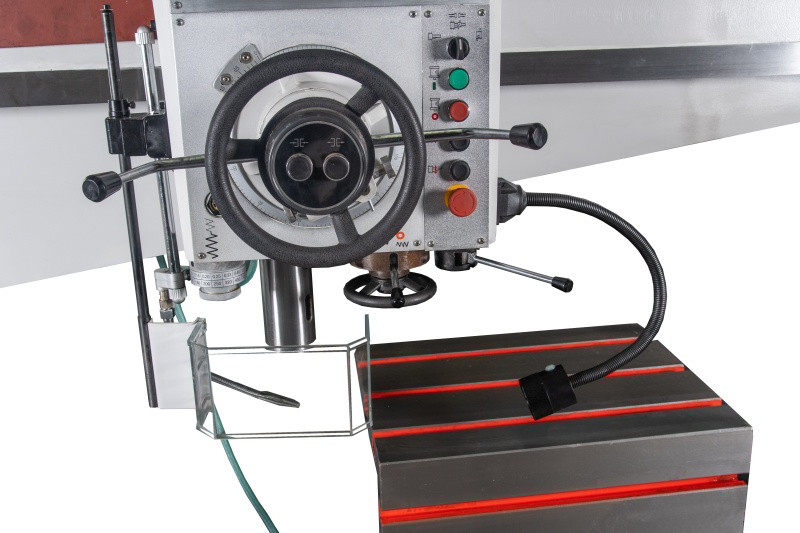

- dodáváno včetně upínací kostky

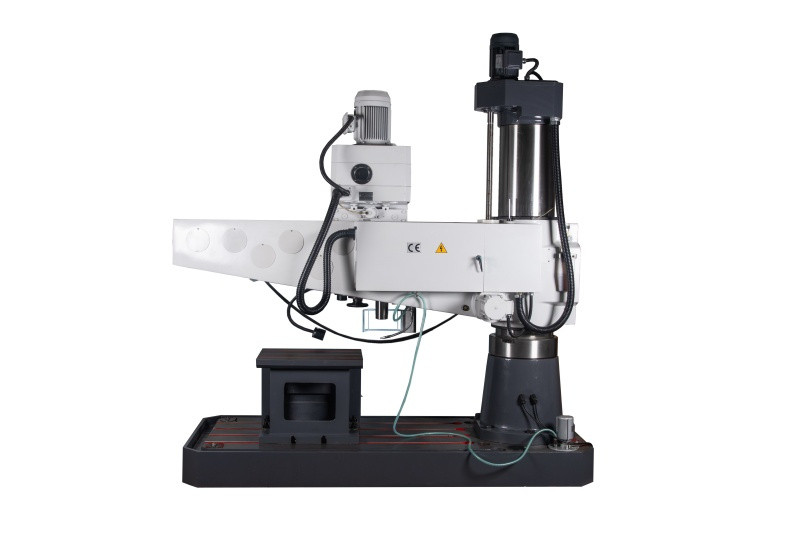

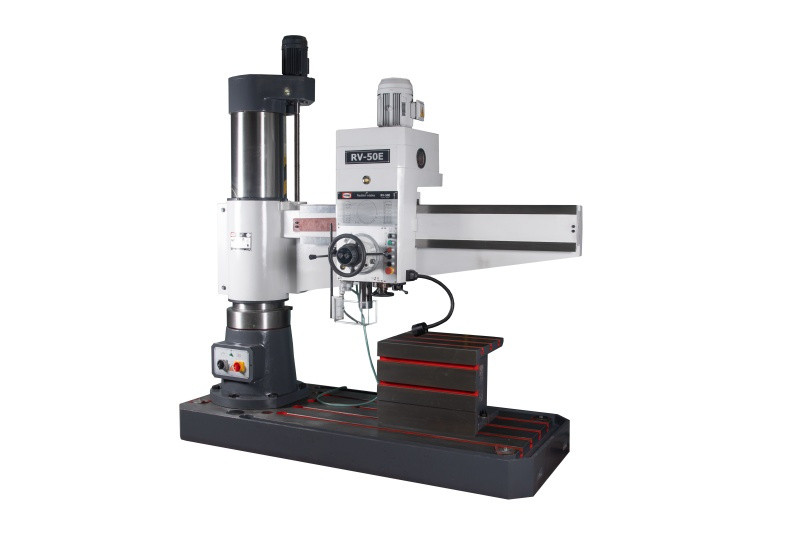

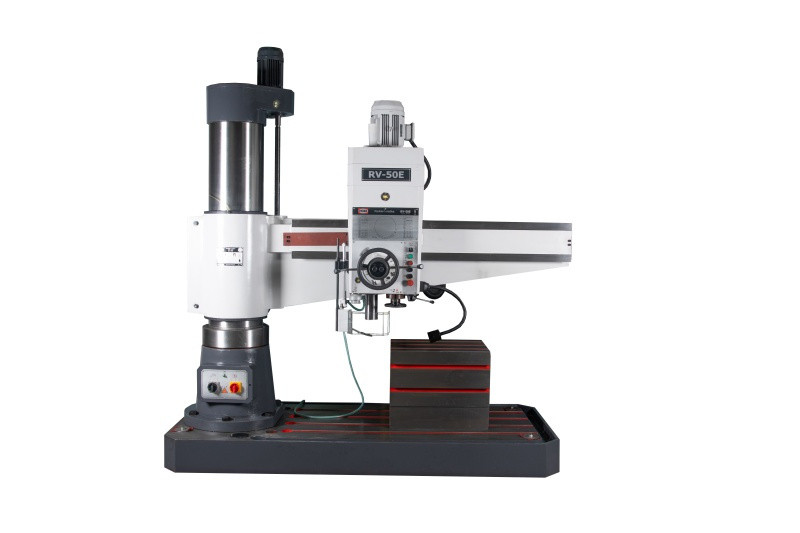

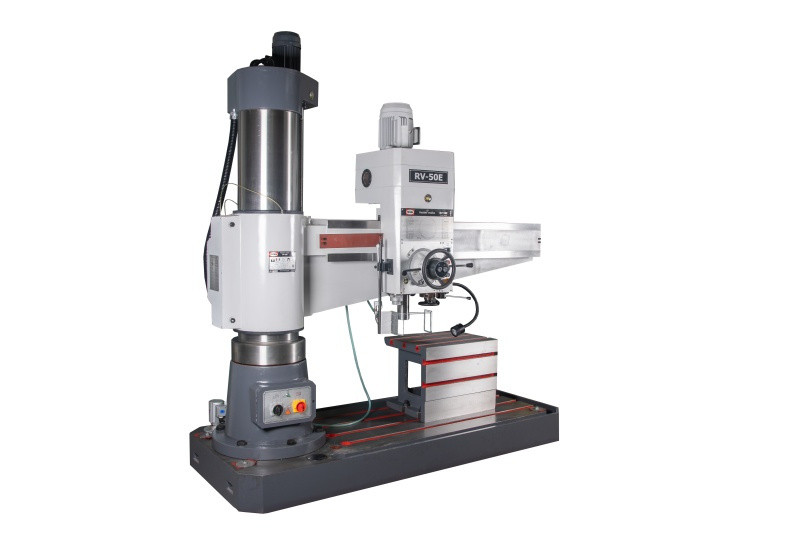

RV-50E - Radiální vrtačka
(#25013006)
Popis produktu
Technická data
Příkon | 4.000 kW |
Napětí | 400.000 V |
Max.vrtaný průměr | 50 mm |
Max. vzdálenost vřetene od sloupu | 1 600 mm |
Min. vzdálenost vřetene od sloupu | 350 mm |
Pojezd vřeteníku | 1 250 mm |
Max. vzdálenost vřetene od základny | 1 220 mm |
Min. vzdálenost vřetene od základny | 320 mm |
Zdvih vřetene | 315 mm |
Rozsah otáček | 25 - 2 000 /min. |
Počet převodových stupňů | 16 |
Rozsah rychlostních stupňů posuvu vřetene | 16 |
Rozměr vrtací kostky | 630 x 500 x 500 mm |
Rozměr stroje | 2 500 x 1 070 x 2 840 mm |
Hmotnost | 3 500 kg |
Celková váha | 3884 kg |
Čistá váha | 3500 kg |
